産業自動クリーニング機械解決の再生の銅の抽出装置

エッチングの解決の再生のPCBのエッチングの解決の再生の銅の抽出EquipmentClassification

PCBのサーキット ボードのための銅の回復技術そして装置
プリント基板のための不用なアルコール飲料をエッチングする従来の治療法に後方の技術、不便な操作、二次汚染および低い利点のようなある問題が、あります。特別な抽出の電気分解および吸着電気分解の技術はエッチングにリサイクルされる不用なアルコール飲料をするこのプロセスで採用されます。銅は100%までに回復することができます低い銅の満足な廃水が付いている銅は98%によって回復することができ全システムは二次汚染を作り出しません。得られた銅は高い純度の銅版です。同時に汚染制御の、廃水は資源として利用されました。
1:銅のエッチングの無駄の液体およびマイクロ エッチングの不用な液体はだけでなく、汚染を引き起こすが、また価値をリサイクルすることがあるPCBの植物はの豊富で不用な液体です。従って、がPCBの生産を、排水処理を開発することは、PCB工業に大きな意味不用なアルコール飲料をリサイクルする方法をリサイクルするために、汚染および汚染を減らすために、有用な資源の再使用を最大にするために、汚染の放出、宝物への回転無駄を減らすために、無駄、増加の生産の調和した開発を汚染なしで無駄によって実現するために、人間および性質の調和した開発を作成するために、持続可能な発展の道を取るために、です。特に重要なことの。
2:国内外でエッチングの廃水の処置そして利用
不用な液体をエッチングすることは銅の140-160のg/lを含んでいます。現在、一般的な方法はそれらをPCBの工場で貯え、それらを引張るために外の単位を待っている密封されたプールか缶に置くことです。外の単位は一般にリサイクルするためにローカル環境保護部によって承認される修飾された会社です。それらは不用なアルコール飲料を引っ張り、不用なアルコール飲料またはか銅硫酸塩プロダクトから銅を回復するのに化学方法（中和、電気分解、取り替え）を使用します。これらの方法は技術、銅、明らかな処置の経済的な利点の不完全な回復で後方ではないし、二次汚染の汚染物質は排出されます。不適当に扱われ、排出されて、により当然水生態系の大きい影響を引き起こせば多数のアンモナルの存在による特にアルカリ エッチング。
現在、解決および低い銅の廃水、PCBの工程の主要な汚染物質の1をエッチングするための多くの治療法があります。これらの方法はだけでなく、銅資源を利用しますが、また上記される欠点があります。前の研究結果の賛否両論を要約し、PCBの生産でエッチング プロセスの特徴を目指すことに基づいて、私達は効率的にエッチングの無駄の液体の残りの有用な部品を、得ます汚染を減らし、資源を回復する目的を達成するためにエッチングの効果、形態の分離の銅、電気分解の銅版に、影響を与える部品を利用します。

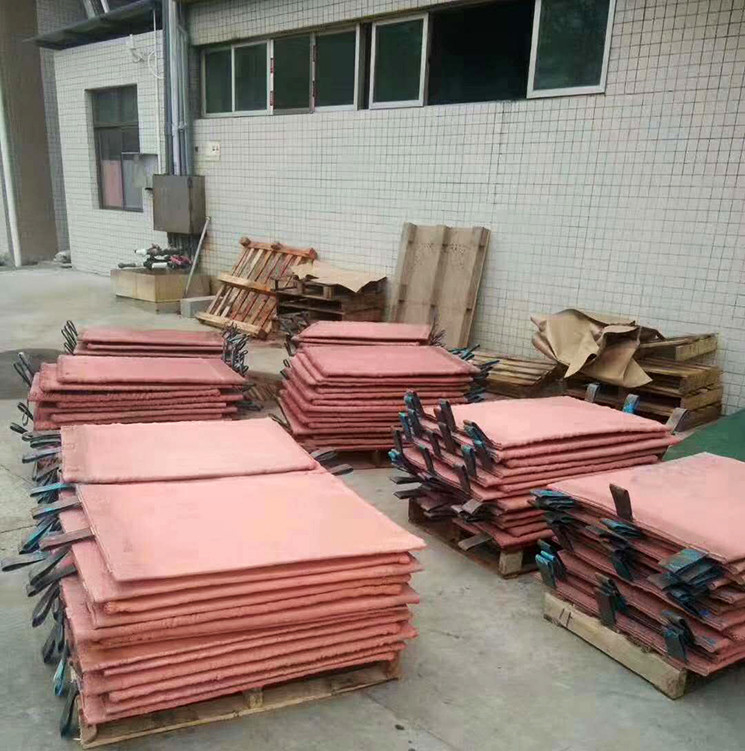

技術的な主義:PCBの生産の過程において銅ホイルの版に付す必須回路のグラフィックに銅の壁を作るのに、プロセスをエッチングすることが使用されています。エッチング機能を失う高排水渠の銅の不用なアルコール飲料はエッチングの過程において不用なアルコール飲料のエッチングによって作り出されます。技術的な機構は超の高さの銅無駄のエッチングの解決へ特別な抽出用溶剤を加えることに基づき、従って銅高い純度の銅版を形作るためにエッチングの無駄の液体がエッチング機能を回復し、銅の集中の減少のためにリサイクルできるおよび分けられた銅の液体を選択式に分けることは電解することができまようによい経済的な利点を得ます。全プロセスは二次汚染なしで閉回路の循環システムを採用し、汚染物質のゼロ放出を実現します。操作はまた便利、簡単です。

処置プロセスの主要な化学反応は次の通りあります:
（1） Aoおよび吸着:2RH + Cu2+ = 2RCu + 2H + 2RCu + 2H = 2RH + Cu2+ - RHは有機溶剤です。
このプロセスは主に有機溶剤の吸着容量を選択式に銅を不用なアルコール飲料から分け、酸の電気分解システムを入れさせます銅に利用します。このステップの後で、銅は不用な液体から別に分かれています。酸システムを入れるとき、銅の塩は高い純度の方法で銅を回復することを可能にする、解決のより少ない不純物の形で不用な液体と異なっている銅の塩の形に解決にあります。

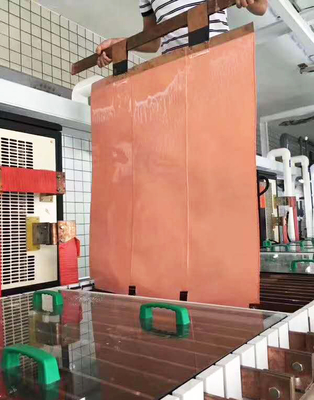

（2）電気分解の部分:Cu2++2eのCU 2H2O-4e、4H++O2
第2ステップの後で、酸の銅イオンは簡単な銅に変形させることができます。このステップは時々プロダクトの使用に従って省略することができます。それは結晶化方法によって高い純度CuSO4を作り出すことはまた実行可能です。
処置の前後のエッチングの解決の構成の比較:
処置の前後の廃水そして廃水の部品の比較によって、それは低い銅の内容が付いているエッチングの解決または廃水の銅の集中を除く他の部品に必要な変更がないこと見ることができます。エッチングの流水のそ、銅イオンの中で処置の後で二度多くにより減らされ、エッチング機能は調節の後で完全に元通りにすることができます。低い銅含んでいる廃水の処置では、廃水の銅の内容は特別な吸着電気分解の技術によって10-30のg/lから約500 PPMに減り、従って汚染および汚染を減らすために銅版は作られ排水処理の重荷を非常に減らします。

処置の前後に低い銅を含んでいるエッチングの解決の構成および廃水の対照のテーブル:

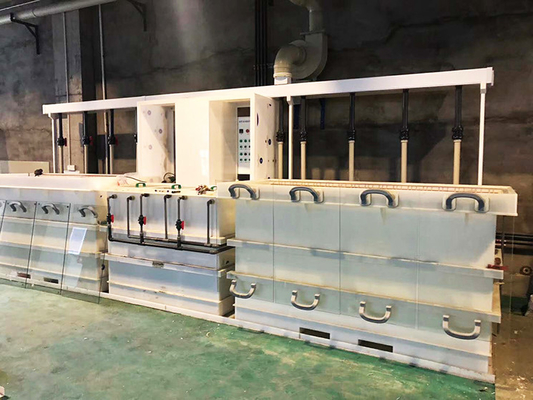

この技術に基づく装置
独自に会社が開発したキレート環を作る吸着電気分解の技術に基づいて会社は独自に吸着電気分解のための特別な銅の回復装置、即ち、銅イオン集中を減らし、銅を回復する目的を達成するために不用なアルコール飲料の廃水から選択式に銅を分けることができる不用なアルコール飲料および銅の回復装置をエッチングするためのリサイクルし、リサイクル装置を発達させました。装置の処置の後で、廃水の銅の集中は小さい処置の標準に排出することができる二次汚染は処置プロセスの間に起こりません数百PPMだけに減り。
回復装置のフル セットは作動すること容易なフル オート制御および排出される不用な液体ではないです。
