サーキット ボードのマイクロ エッチングの電子液体の再生周期装置

サーキット ボードのマイクロ エッチングの液体の再生周期装置

- マイクロ エッチングの解決の電気分解による銅の回復過程
1. 電気分解の酸素破損electrodepositingの銅プロセスが銅を非常に回復し、環境保護の処置の圧力を減らすためにマイクロ エッチングの解決を扱うのに使用されています。工程のPLCの自動制御。
2. マイクロ エッチングはPCBの生産の前処理プロセスです。それは表面に荒くなるために銅を分解するのに使用されているアンモニウムの過硫酸塩/硫酸またはナトリウムの過硫酸塩/硫酸または過酸化水素/硫酸システムから成っています。ナトリウムの過硫酸塩および過酸化水素の効果は硫酸の解決の酸化価値を増加し、銅の急速なエッチングを達成することです。銅が解決から回復されるべきならナトリウムの過硫酸塩および過酸化水素の部品は最初に取除かれるか、または分解しなければなりません電気分解の銅は電気分解によって減らすことができます。取り外し方法は電気分解の分解かreductant付加が含まれています。
3. 直接電気分解の利点:小さい装置の職業、小さい投資、他の補助材料のための必要性無し、簡単な操作、70%の電気効率。総処置の費用は他のプロセスより低いです。

装置の経済的な利点
1. 基本的にゼロ放出:生産をきれいにして下さい。省エネおよび排気縮小;工場の環境保護圧力を減らして下さい。
2. 薬の消費を減らし、生産費を削減するために、水をまいて下さい。
3. 生産ラインのシリンダー変更の時間を減らし、生産の効率を改善して下さい。
4. 企業のための経済的な利点を作成する高価な電気分解の銅の生産。

マイクロ エッチングの液体の再生周期システムは3部から成っています:
1. 付加システムを始めて下さい:
マイクロ エッチング タンクの銅イオンの内容の制御によって銅イオンの内容が正常な働く範囲の内で管理されますこと、そして他の部品の所定の内容が同時に保障することができることを保障するために、一服は自動的に加えることができます。

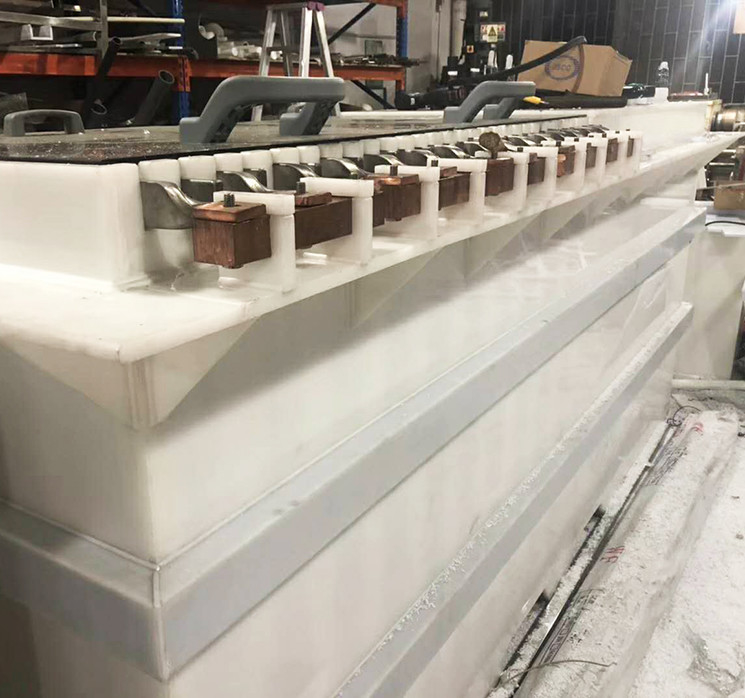

2. 銅の抽出のシステム機器:
電気分解による高純度の銅の抽出。
3. Microetchingの薬剤の調節システム:
銅の内容を減らしたマイクロ エッチングの再生の解決は生産の条件を満たし、生産で使用されるために代理店の調節と加えられます。システムが稼動している時、マイクロ エッチング プロセスの装置の流出の出口だけがパイプラインに接続され、不用な液体がリサイクル装置に直接導入される。処置の後で、システムはマイクロ エッチング プロセスに自動的に加えられ、マイクロ エッチング プロセスに戻ってリサイクルされます。
