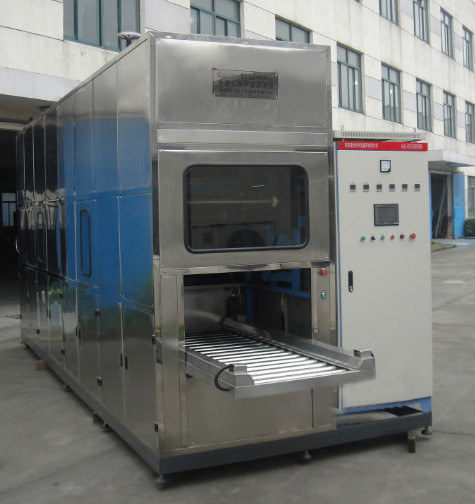

乾燥8スロット超音波清浄機械を通した自動車ダイカストで形造るアルミニウム部分

^{乾燥8スロット超音波清浄機械を通した自動車ダイカストで形造るアルミニウム部分}

^{1つ。装置の名前および量:
装置の名前:通し窓の超音波洗剤の生産ライン
装置の数:
2。装置モデル:CCS-8240UPT
3。装置のモデル定義:CCSトンコワンChengchengshanのオートメーション装置Co.、株式会社。
8つの平均:8つの機能区分;
UPT定義:超音波Uと;スプレー清浄のためのP;標準外装置のためのT;
4.装置の使用:工作物に付す土およびオイル汚れをきれいにし、取除くことを使用し工作物の表面の土を取除くのに水クリーニング、洗浄剤および高圧風を使用します。
5.装置のクリーニングの目的:アルミニウム プロダクト。容量:7000部分/8時間/日
6.装置容量:基本的な洗浄の時間および運搬の速度は0.3から1.0 M/minに調節可能であり、装置は0.5 M/min.に従って設計されています。
7。洗剤のサイズ:部分のサイズの指定:変化。
8。装置次元:最終的な設計基本計画に応じるL10030 × W2000の× H1200 （mm）、
9。クリーニング プロセス:（右から左へ）
供給の→超音波清浄の→高圧ファンの切断水→純粋な水スプレー清浄の→高圧ファンの切断水→純粋な水スプレー清浄の→純粋な水スプレー清浄の→高圧ファンの切断水→の冷却の→の切断の→補助人工的な水切断
10:装置記述:
洗濯機はプログラマブル コントローラによってフル オートの、クリーニング プロセス管理されて行い、ステンレス鋼から成っている超音波清浄セクション、スプレー セクション、空気ナイフの切断セクションおよび寒風セクションはから乾燥への絶えず洗浄作動します。オペレータは供給のコンベヤー ベルトに工作物を置き、伝動装置は各クリーニングの場所に工作物を次々と送ります。超音波清浄、スプレー清浄、水切断および熱気の乾燥の後で、工作物は排出の端に送られ、工作物は排出の端にそれぞれ送られます。より複雑な工作物のために、手動送風機水切断は要求されます。オペレータは排出の端に工作物を取除き、別のプロセスに移します。全体セットのクリーニングそして乾燥の部分は移動可能な維持のドア押しの取り外し可能な観察窓、aおよびよい予約排気管が付いている閉鎖した部屋の構造、です。特定の構造は付けられたデッサンおよび次の記述で示されています。
11:設計特微:装置はきれいになるべき目的および使用される洗浄剤の点では次の面のために特に扱われます:
は液体の貯蔵タンクとクリーニングの部屋すぐに土および土を避けるために水を戻すように統合されます。
の特別な液体レベル、misoperationの音およびライト警報装置
網を運ぶは耐食性で有効、負傷から工作物を保護するステンレス鋼SUS304材料から成っています。
LCDのタッチ画面の視覚操作の人間-機械インタフェース}
