ガントリー複数の腕陽極酸化装置の排気装置への紹介:
浄化の主義:排気ガスの浄化装置の選択は排気ガス、処置の容積および処置の条件の性質に従って断固としたです。排気ガスの汚染の放出を保障するため、それは無害できれいな工程を確立する私達の目的です。装置は高性能、安価および低負荷の消費とのプロセス フローを形作るために最大限に活用され、結合されるべきです。

排気ガスの処置装置の働き原則はガスの汚染物質を分け、ガスを浄化する目的を達成するために無害な物質に変えることです。それは差動接触の逆流するタイプに属し、タワー ボディのパッキングはガス液体二相接触のための基本的な状態です。それは十分に大きい区域を余分なガスおよび液体の流れを防ぐには提供します。吸収の無駄は排気ガスを扱うための主要な媒体です。その性質および進歩は異なった排気ガスの性質に従って選ばれます。単位のガスの消費は不活性ガスへの吸収剤の摩擦流れの比率の計算によって定められます。排気ガスは送風管によって吸われ、底からの上にパッキング スクラップを通ります。循環の吸収剤はタワーの上から液体のディストリビューターを通り、パッキング スクラップに均等に吹きかかり、パッキング スクラップの表面の下で流れ、そして循環の水漕に入ります。上昇気流および下向きの吸収剤がパッキングと接触してないので、上向きのガスの流れの流動率はより低く、より低くなって、排出の条件はコラムの上によって達されます。

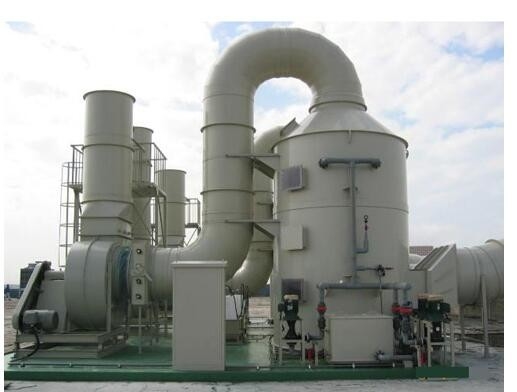

2番目に、浄化タワーの基本的な構成:
1.排気のフードおよび送風管;
2のタワー ボディ;
3.スプレー清浄装置;
4.制御システム;

3番目に、装置の主要なコンフィギュレーション必要条件:
1の変数の使用:AC220V/三相四線式/60HZの力の≥ 27KW。
2.タワー ボディ:
タワー ボディのサイズは¢2200×4500mmです。
10mm厚いPPの版、変形無し、漏出無し、よい耐食性および美しい出現から成っている。

• 一階は噴霧のための水漕が装備されています。
• 痰の排出の港はガスの処置の質を検出するために検出の港を与えられます。
• タワーの内部は排気の気球で満ちて、気球はのまたはもっと厚さ300のmmで満ちています。

3. スプリンクラー:
の管:スプレーの管¢ 1"ポリ塩化ビニールの管、スプレーの管¢ 2"ポリ塩化ビニールの管。
のノズル:POMの螺線形のノズル、等取り替えること容易な大きい流れと。
のスプレー ポンプ:化学遠心ポンプ、力:5HP.

4. 制御部品:
は曲がるδ2.0mm A3の版から制御箱成り美しく、寛大である表面は吹きかかり、処理されます。
各負荷、音およびライト警報取付けの開始および停止ボタンは作動し端正、易いべきです。
過熱するおよび過電流保護および自動警報装置が付いている。
は無許可の人員が制御箱を自由に開けることを防ぐために制御箱締まります。

5のポンプ管:
草案のフードは堅い管によって排気の主要な管に接続されるプロセス条件に従って設計されています、;排気の主要な管はインターフェイスを確保し、排気ガスの放出集中および排気ガスの容積の範囲を保障するために外的な換気扇はGB21900-2008 「電気めっきの汚染物質のエミッション規格」4.2ストリップの条件取付けられ、主要な排気管の高さは15メートルよりより少しではないです。排気管の取付けが会社、信頼でき、安全であることを保障するように適度な設置方法を設計して下さい。換気の管は変形しなかったり、高力、よい耐食性および漏出がない6mm PPの版から成っています。排気管は端の最も低いポイントの液体の排出の港を与えられ、管は酸基盤の広範囲の廃水の排出管に接続されます。

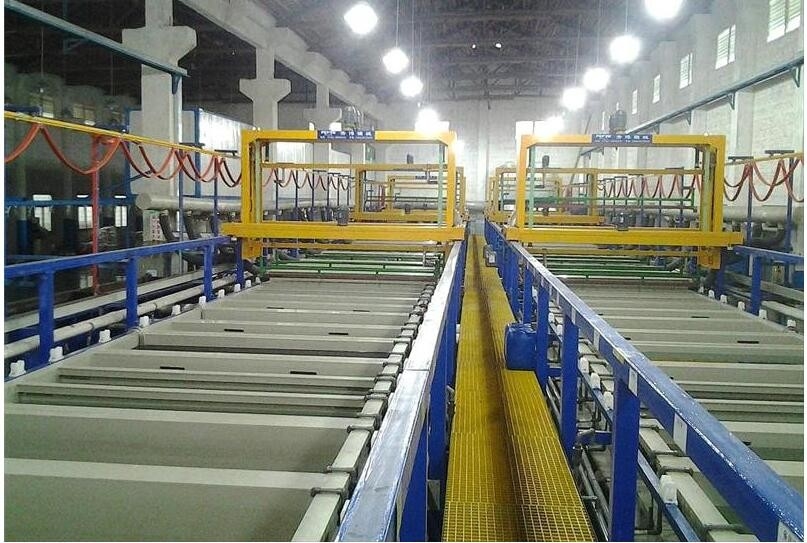

排気管は生産ラインの上で取付けられます。設計は適度、適度です。排気の出口の位置、サイズ、枝管および主要な管は美しく、美しくそして調和的に整理されます。それはタンクから出る時機を得た、完全に排出された排気ガスを保障するよい換気の効果をもたらします。

長いパイプラインのためのは、排気ダクトの圧力損失網の端に悪い空気抽出に終って非常に大きいです。生産ラインの草案に同じを基本的にするためには、有効な管のレイアウトがあることを要求し各吸引の枝管で提供されます。空気容積の調節装置は全体の生産ラインの排出の効果を保障するために自由に排出される空気の量を調節できます。
は排気管の全長mm900mmです。
の排気管の固定ブラケットは40*40*4.0mm電流を通された角度の鋼鉄を採用し、表面はエポキシ樹脂と吹きかかります。
