板ガラスSMTのステンシル クリーニング機械、超音波サーキット ボードの洗剤の調節可能な速度

^{板ガラスSMTのステンシル クリーニング機械、超音波サーキット ボードの洗剤の調節可能な速度}

^{最初に、商品名およびモデル
1.1装置の名前:板ガラスの洗濯機
1.2モデル装置:前部ガラス洗濯機に塗るCCS-ITO500
2番目に、装置の使用}

^{2.1ガラス表面のきれいになり、乾燥}

^{3番目に、装置生産（クリーニング）の能力
3.1工作物のサイズ:分:75mmX50mm MAX:400mmX500mm
3.2の運搬の速度:2.5m/分（1 |調節可能な6m/分）
3.3の基質の厚さ:0.2 | 2mm}

^{4番目に、生産（クリーニング）の品質規格
4.1は、そこに工作物の表面の1umの上の粒子ではないし、1umの下の粒子は1/cm2よりより少しです
4.2の汚れ、水位標はガラス表面にクリーニングの後に、傷付きません
4.3のカード無し、ガラス・クリーニング プロセスのラミネーション}

^{V.プロセス フローおよび変数
5.1プロセス
→ DI waterの洗浄の→を吹きかける→BJのcleaning→DI水を吹きかける2→pure水ローラーのブラシ掛け清浄1+2→medium圧力を切る供給のsection→pre-spraying→wind cutting1→washingのローラーのブラシ掛け清浄1+2→windは2組の空気ナイフの切断水→ 2の組の熱気の乾燥の→セクションを+静的な除去装置排出します
5.2装置の設計:左から右の工作物}

^{六番目に、装置変数および技術的要求事項
6.1装置サイズおよび材料
6.1.1装置のサイズ:（l） 7650 × （w）の製造業の1500の× （h） 1200mmのわずかな相違
6.1.2ボディ材料:304ステンレス鋼の版&=4mm材料の作られる。
6.1.3棚材料:SUS304鋼鉄正方形のパス50X50X2
6.1.4水漕材料:「南アジア」の透明な/アイボリー ポリ塩化ビニール板及び= 10
6.1.5貝ドアのパネル:「南アジア」の透明な/アイボリー ポリ塩化ビニール板及び= 6
6.1.6表表紙:「南アジア」透明なポリ塩化ビニール板&=6
6.2装置の電力要求事項
6.2.1電源:380VAC±10V/50Hz
6.2.2全機械の総パワー消費量:35KW
6.2.3使用水量:20~30L/Min （15MWかより純粋な水）
6.2.4空気消費:600L/min圧力:0.4Mpa
6.2.5総入口管:UPVC 1"
6.2.6総下水管:UPVC 2"
6.2.7スプレーの管:UPVC 3/4"
6.3装置の全面的な記述
6.3.1装置の構造}

^{クリーニング機械は噴霧システムで主に、ローラー ブラシをかけるシステム、BJシステム、空気ナイフの乾燥システム、循環ろ過システム、自動温度調整の暖房装置、液体レベルの自動制御および自動液体の補充システム、棚のコントロール パネルおよび制御システム構成されます。
6.4装置の主要なコンポーネントの記述

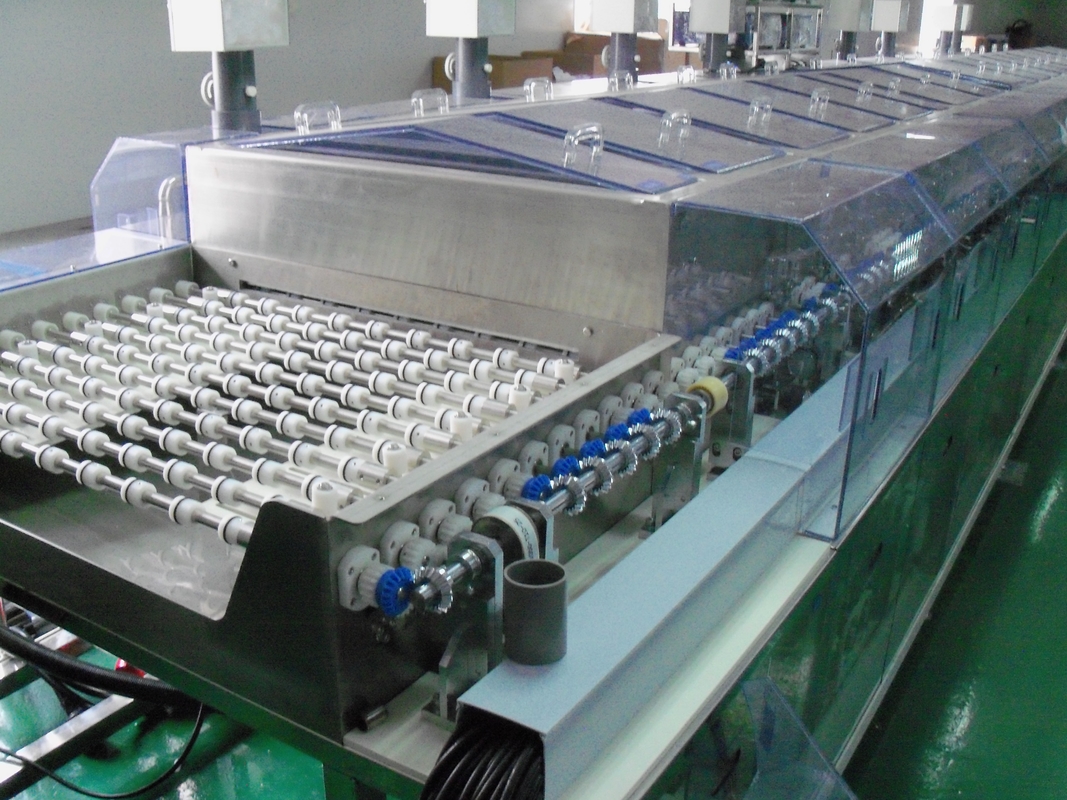

6.4.1移動セクション
※の基質の移動方法:ローラーおよびゴム ローラーの移動の直径φ26mm
※調節可能な伝達速度範囲:1~6m/min
※伝達速度の調節モード:デジタル表示装置インバーターまたはノブ インバーター調節
※伝達速度の表示:デジタル表示装置
※ドライブ位置:輸送システムは散水装置（タンクの外付けドライブ）から隔離されます
※の移動シャフトの間隔:30mmは、ブラシ65mmです。
6.4.2供給セクション
※供給セクション長さ:L=490mm
※構成:センサーのドライブ:CPGモーター:1/2P 3∮380V。}
