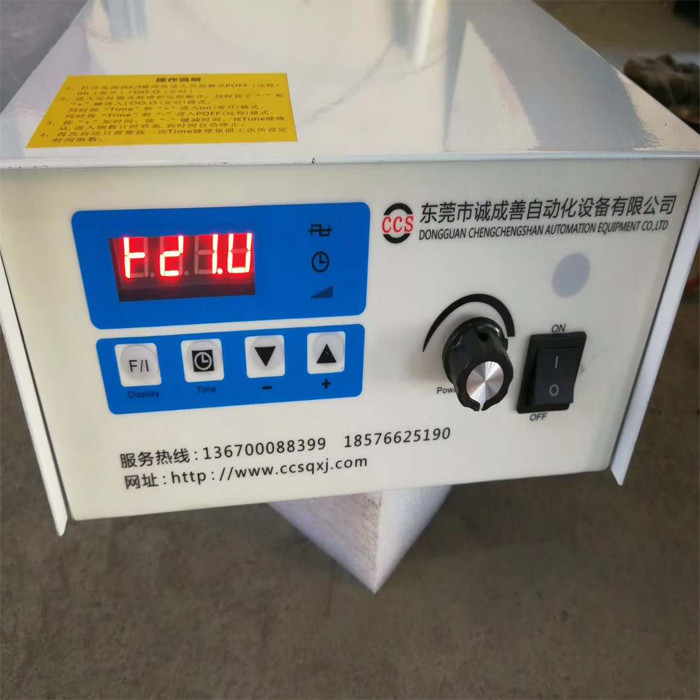

隔離されたDrivedの超音波洗剤の発電機、電磁石音波の頻度発電機

^{隔離されたDrivedの超音波洗剤の発電機、電磁石音波の頻度発電機}

1. ^{各々の構成の関連機能の簡潔な説明:}

^{Aの整流器橋:DC電圧への改宗者AC電圧;}

^{Bの共通モード インダクタンス:防ぐために回路操作によって発生するフィルター高周波電磁石の散乱外部電源を汚すことを。}

^{Cの現在の探知器:精密流れの探知器は主制御回路に定形そして安定した力を達成するために供給されて高精度の電圧信号に、入力電流信号変えられます。}

^{Dのトランジスター:4つの強力なIGBTのトランジスターから成っている段階移された全橋建築は高周波AC電圧信号にDC電圧信号を変えます。}

^{Eのドライブ回路:隔離されたドライブ。}

^{Fの補助変圧器:低電圧の交流に本管を変え、改正およびろ過の後で、信号処理の部品および表示板の部品に供給されます。}

^{Gの微調整する頻度:電位差計を調節することは発電機の頻度変数をある程度は調節できます;}

^{Hの現在のトリム:従って入力電流をある程度は調節するためにこの電位差計を調節しま出力電力を変えます。}

^{Iの現在の選択スイッチ:それは1から6.まで6つのギヤによって調節することができます。1-5が現在の参照であることに注目して下さい。より小さい数、より大きい現在の参照。6つは現在の乗数スイッチです。例えば、流れが2のとき、流れは2Aであり、5つおよび6つが同時につくとき、出力は4Aです。}

^{誘導器1に相当するインダクタンスがR11であるかJの誘導器1および2は、R12、R13、R14、R15異なったインダクタンスに一致できます;誘導器2に相当するインダクタンスはR1、R2、R3、R4、R5です;より大きい数、より大きいインダクタンス。2のインダクタンスの合計は総インダクタンスです。デバッグした場合、誘導器は優先順位の取得の原則に基づいていなければなりません。}

^{Kの変圧器は比率の選択を回します:RBが、一般に、RA黄色い陶磁器のトランスデューサー、RBのために適している黒い陶磁器のトランスデューサーのために適しているよりより少しRAおよびRBのRAはです。}
