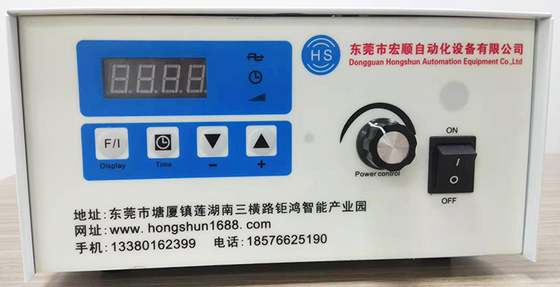

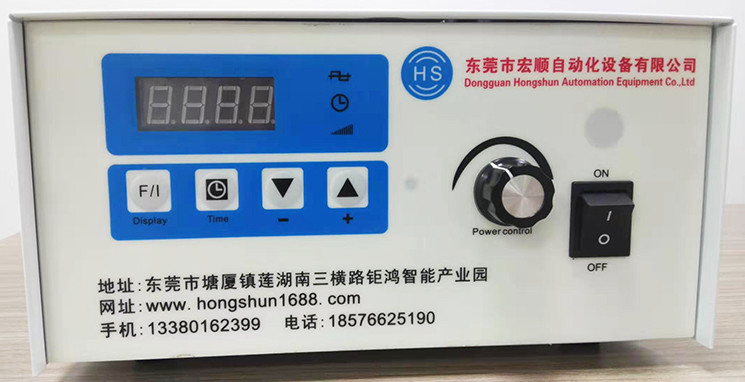

Automativeの超音波洗剤の発電機のデジタル表示装置の非有毒な浸水許容のImmersible

Automativeの超音波洗剤の発電機のデジタル表示装置の非有毒な浸水許容のImmersible

^{超音波発電機の分類:
慣習的なクラスA、クラスB、およびクラスCのアンプは現在の源として活動的な装置を（議論のためのトランジスターのような）作動させます。これらのアンプでは、トランジスターは皮相電力の特徴の活動的な地域で作動します。}

^{コレクター流れは基礎刺激信号によって制御され、コレクター電圧は正弦波または正弦波の部分です。従って、コレクターに信号の1週に大きい流れおよび電圧が同時にあります。相当な量の力を消費する、これは慣習的なアンプの限られたエネルギー変換効率の主な理由です。スイッチ モード アンプは電源スイッチとして活動的な装置の使用によってアンプの効率を革命化しました。}

^{トランジスターは皮相電力の特性曲線の飽和または締切りの地域で作動します。トランジスターはつくために活気づくとき飽和地域を書き入れ、消えるとき、締切りの地域を書き入れます。トランジスター飽和電圧の低下が低いので、アンプのエネルギー変換効率を改善するコレクターのパワー消費量は最小になります。}

^{通常理想的なトランジスターの下で調節します（飽和電圧の低下はゼロ、飽和抵抗ですゼロです。切断の抵抗は無限、転換の時間ですゼロ）、切換えモードではたらくクラスDのアンプ、理論的な効率です100%、実際の効率ありますまで以上90です。通常のクラスAのアンプは有効な50%だけであり、クラスBの効率は78.5%です。それはスイッチ モード電力増幅器に超音波電源の供給でかなりの実用的な重大さがあること見ることができます。}

^{実用面の超音波発電機のほとんどはbのほとんどがcクラスの、ある特定目的の設計はクラスb.ですcタイプのアンプであり。}

^{クラスDの電力増幅器
プッシュ プルDタイプの電力増幅器は図1.35で示されています。入力刺激信号は1つの管が始動する、オンオフの時間はAC半周期を占めますとき他の管を消し。このアンプ、1のための2つの構成があります電圧切換えアンプ、図1、35があります（a）;他は現在の切換えアンプ（図1.35です（b））。電圧スイッチ構成では、トランジスターは電圧スイッチとして作動します、コレクター電圧は方形波であり、シリーズ調整回路は基本的な流れだけを渡します。従って、出力電圧はコレクター電圧の基本的な部品であり、コレクター流れは正弦波半分のです。現在のスイッチ構成では、トランジスターは現在のスイッチとして機能します。チョークLは、一定したDCの供給流れを維持します、コレクター流れは方形波であり、コレクター電圧は正弦波半分のです。}
